Värme, tappvatten och avlopp
Rörprojektering – dimensionerade system, inte uppskattade
Vi beräknar och ritar byggnadens rörsystem: värmebärare, tappvatten, spillvatten och kyla. Handlingar som håller för upphandling och besiktning.
Rörsystem är känsligare för slarv än de flesta tror. En undermålig dimension märks inte vid provtryckning – den märks som dålig värme i en lägenhet tre trappor upp, eller som ett brus i väggen som aldrig går bort.
Vi projekterar rör för flerbostadshus, förskolor, industri och kommersiella lokaler. Från enskild stamresning till komplett värme- och sanitetssystem i nybyggnad.
- Verksamma sedan
- 2017
- Svar på förfrågan
- Inom 24 h
- Prismodell
- Fast pris
- Uppdrag utförs i
- Hela Sverige
Tjänster
Tjänster inom rörprojektering
Vi tar hela kedjan från tidig utredning till färdig handling. Behöver du bara en del av arbetet går det också bra.
VVS-projektering
Kompletta VVS-handlingar för värme, sanitet, kyla och ventilation – från systemval till bygghandling.
Teknisk beskrivning & rambeskrivning
Rambeskrivningar och tekniska beskrivningar enligt AMA VVS & Kyl som ger jämförbara anbud.

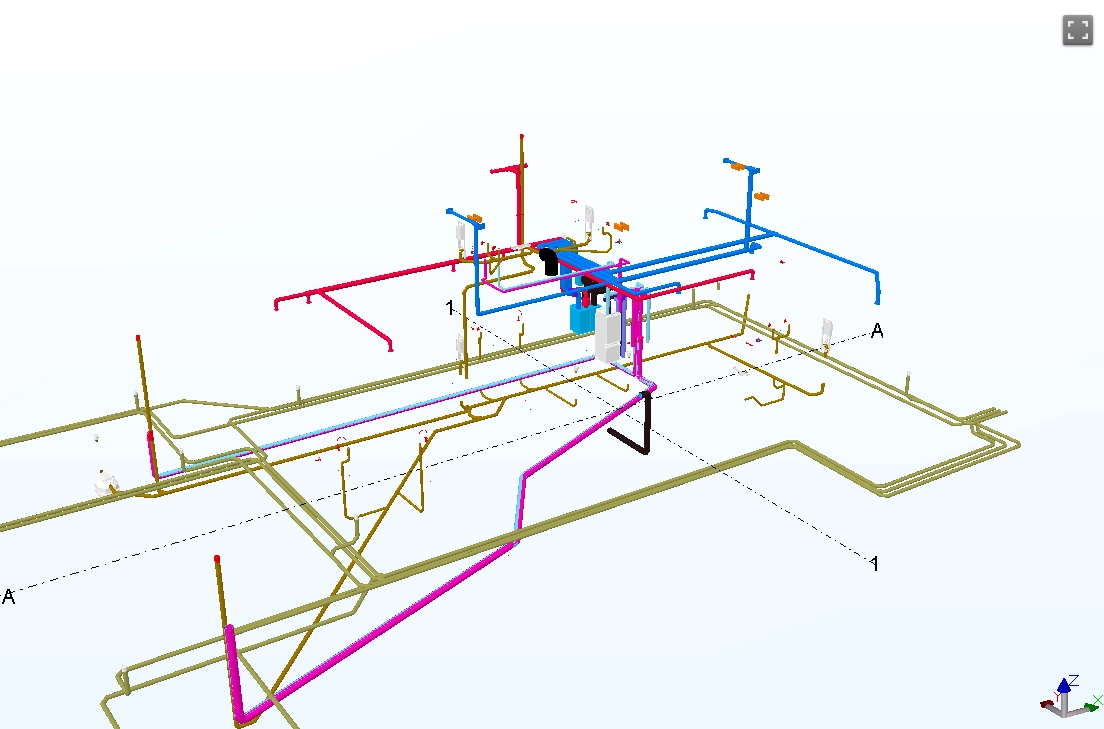

BIM-samordning
3D-modellerade installationer och kollisionskontroll som hittar krockarna i modellen istället för på bygget.
VVS-kalkylering
Mängdade kalkyler och kostnadsbedömningar som gör installationsbudgeten pålitlig.
Arbetsgång
Så går ett uppdrag till – från första samtal till slutbesked
Steg 1
Kostnadsfritt första samtal
Du beskriver projektet, vi går igenom skede, omfattning och vilka handlingar som faktiskt behövs. Ofta räcker ett telefonsamtal för att avgöra om uppdraget är en energiberäkning eller en full projektering.
Steg 2
Offert med fast pris
Du får en skriftlig offert med leveranslista, tidplan och pris. Vad som ingår står svart på vitt, så du vet exakt vilka ritningar och beskrivningar du får.
Steg 3
Projektering och samordning
Vi tar fram handlingarna, samordnar mot arkitekt, konstruktör och el, och kör kollisionskontroll i 3D innan ritningarna låses. Du får delleveranser att granska längs vägen.
Steg 4
Stöd genom produktion och besiktning
Under byggtiden svarar vi på frågor från entreprenören, hanterar revideringar och verifierar energiberäkningen inför slutbesked.
Så går det till
Rörprojektering i praktiken
Tappvatten: temperatur och väntetid styr dimensionen
Tappvattensystem dimensioneras mot sannolikt samtidigt flöde, inte mot summan av alla tappställen. Räknar man rakt av blir rören för grova, vattnet står stilla för länge och legionellarisken ökar i varmvattencirkulationen.
Kraven är samtidigt hårda i andra riktningen: varmvattnet ska hålla minst 50 grader vid tappstället och cirkulationen minst 50 grader i hela slingan, och väntetiden till varmt vatten bör inte överstiga tio sekunder. Att klara båda kraven samtidigt är själva hantverket.
Värme: rätt framledningstemperatur avgör driftkostnaden
Ett värmesystem som dimensioneras för 55/45 grader istället för 80/60 kan drivas med värmepump och ger lägre distributionsförluster. Det kräver större radiatorytor och noggrannare beräkning, men beslutet fattas en gång och påverkar driftkostnaden i femtio år.
Vi räknar effektbehov per rum utifrån byggnadens transmissionsförluster och ventilation, väljer radiatorer mot faktisk rumstemperatur och tar fram förinställningsvärden så att systemet går att injustera.
Avlopp: fall, luftning och ljud
Spillvattensystem felar oftast på tre punkter: för litet fall på liggande ledning, bristfällig luftning som ger utsugna vattenlås och ljudöverföring genom bjälklag. Alla tre är billiga att lösa på ritningen och dyra att lösa efteråt.
Vi ritar fall, luftningsvägar och stamplacering, och anger ljuddämpande rörtyp där ledningen passerar bostadsrum. Vid ombyggnad kontrollerar vi vad befintliga stammar klarar innan nya enheter kopplas på.
Leveranser
Det här får du i handen
Handlingarna ska gå att prisa, bygga och besikta utan tolkningsutrymme. Därför levererar vi ritningar och beskrivningar med tydlig struktur, kodsatta system och dimensioner som är räknade – inte antagna.
- Ritningar i PDF och DWG samt IFC-modeller för samordning
- Beskrivningar strukturerade enligt AMA
- Beräkningsunderlag som går att granska och verifiera
- Revideringshantering med spårbara ändringar

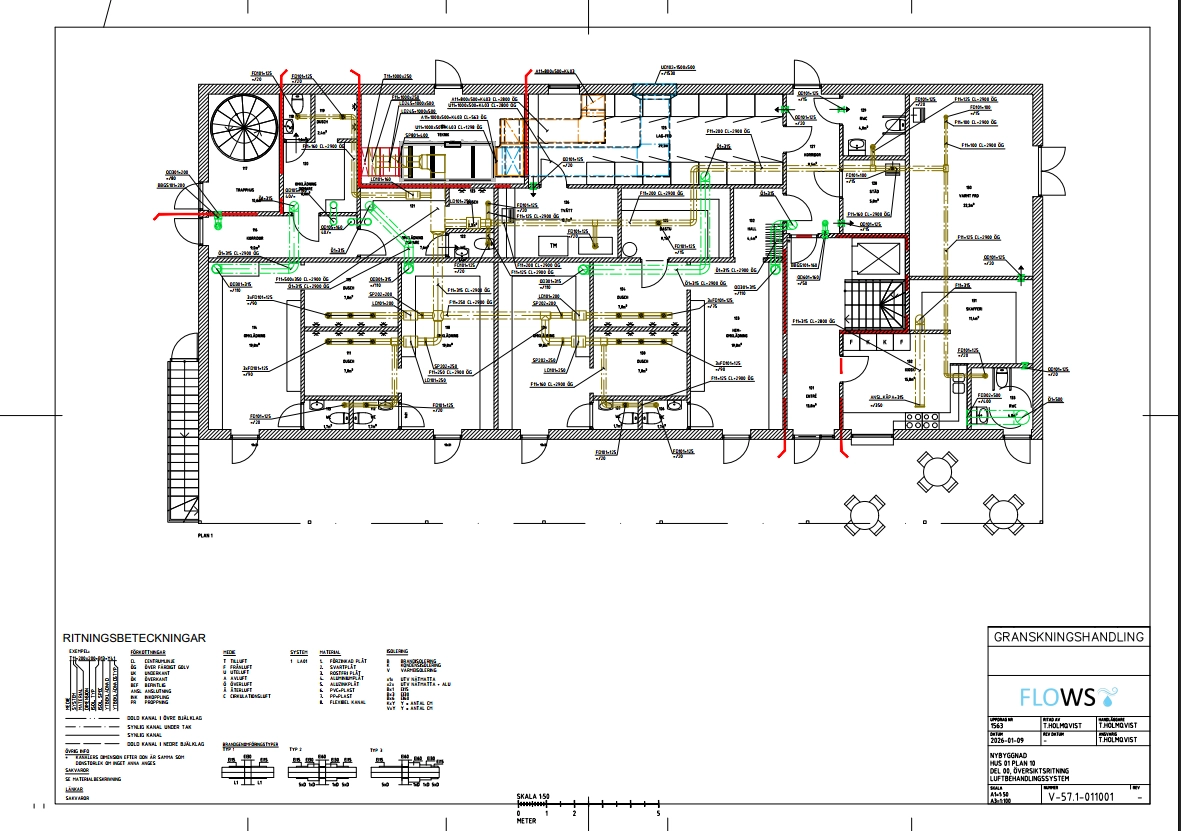

VentilationsritningÖversiktsritning luftbehandling, plan 1. Kanaldimensioner, don, brandspjäll och flöden per rum.

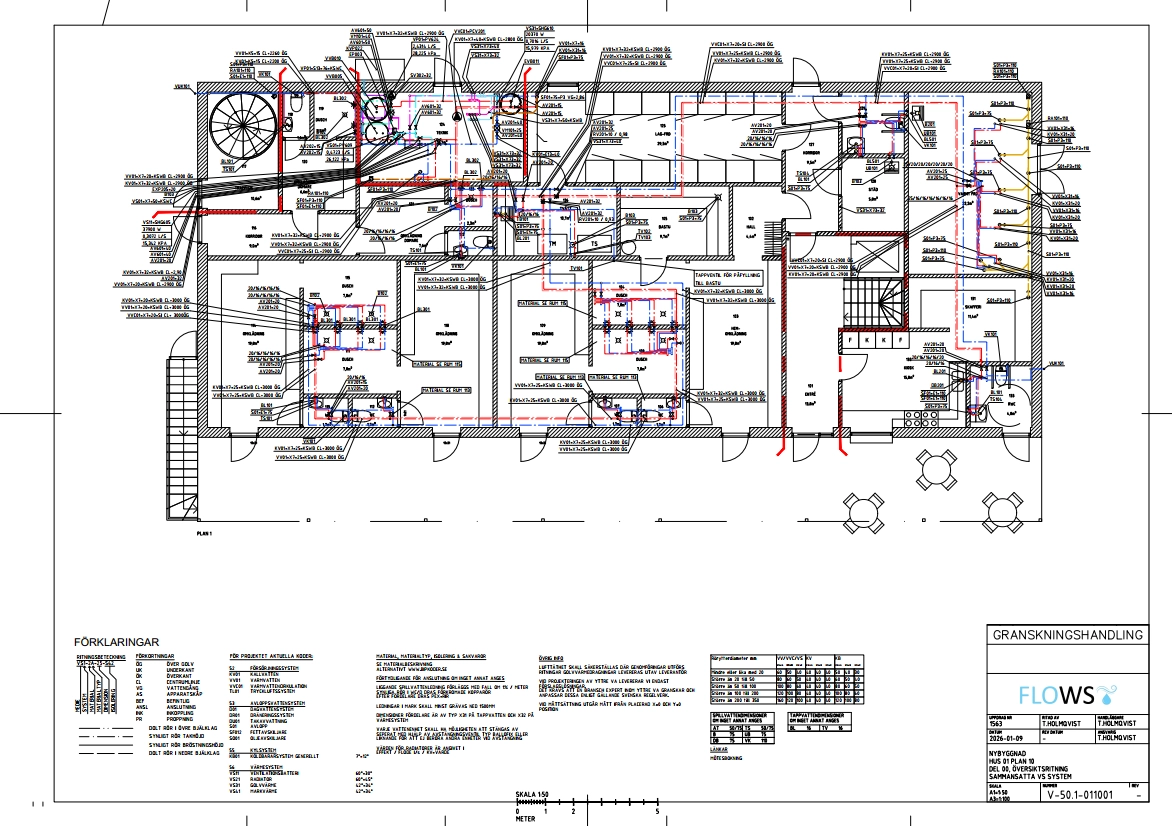

Sammansatta VS-systemVärme, kall- och varmvatten samt spillvatten i samma ritning – med förklaringar och dimensioneringstabeller.

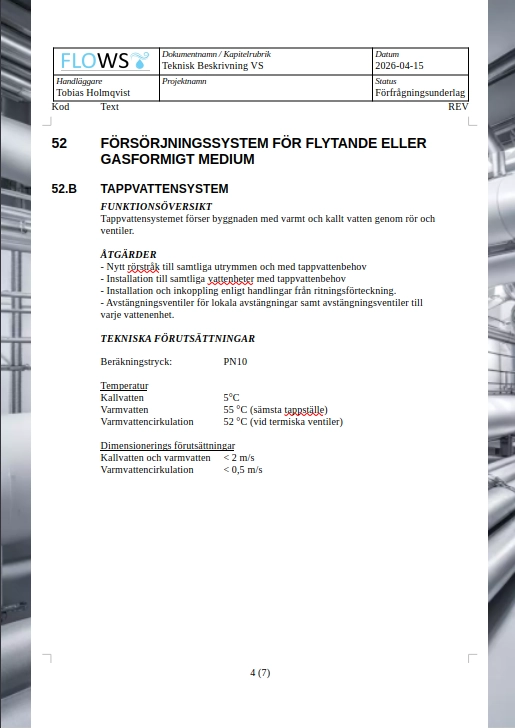

Teknisk beskrivningBeskrivning enligt AMA-struktur med funktionsöversikt, åtgärder och tekniska förutsättningar per system.

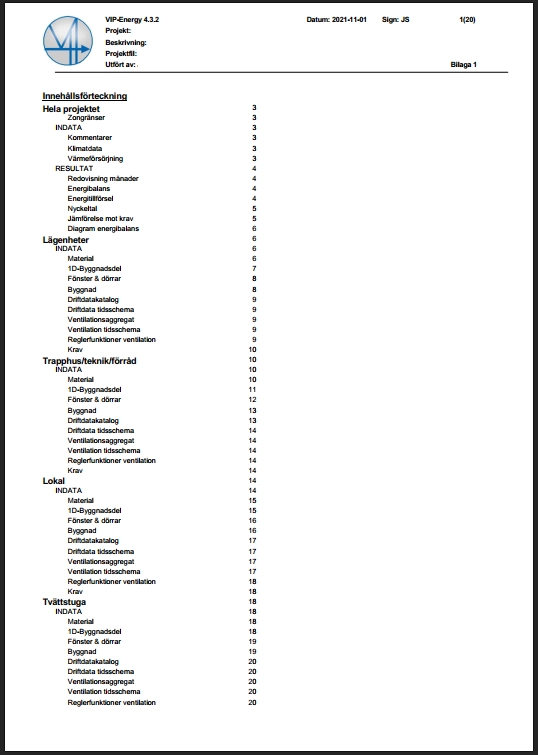

EnergiberäkningZonindelad energiberäkning i VIP-Energy med energibalans, nyckeltal och jämförelse mot BBR-kraven.
Personen bakom
Du pratar med den som ritar
Tobias Holmqvist har arbetat med VVS-installationer i hela sitt yrkesliv och driver FLOVVS AB sedan 2017. Erfarenheten kommer både från projekteringsbordet och från byggen där lösningarna ska fungera i praktiken – det märks på ritningarna.
Hos oss finns ingen mellanhand mellan dig och projektören. Du får samma person hela vägen, direkt telefonnummer och besked som gäller.
Vad ingår i en rörprojektering?
Normalt systemval, effekt- och flödesberäkning, dimensionering av rör och radiatorer, planritningar med rörförläggning, stamschema, teknisk beskrivning och förinställningsvärden för injustering. Omfattningen anpassas efter skede: en systemhandling är mindre detaljerad än en bygghandling. Du får alltid en leveranslista i offerten så att det är tydligt vad som ingår.
Kan ni projektera bara värme, utan ventilation?
Ja. Många uppdrag omfattar enbart rörsidan, till exempel vid stambyte eller värmesystemsbyte där ventilationen lämnas orörd. Vi tar även enskilda delar som en radiatorberäkning eller ett injusteringsunderlag till ett befintligt system.
Hur vet ni vad befintliga stammar klarar?
Vi utgår från relationshandlingar när de finns, kompletterar med platsbesök och mätning, och beräknar sedan kapaciteten mot det tillkommande flödet. Saknas handlingar helt gör vi en uppmätning av synliga delar och bedömer resten utifrån byggnadsår och konstruktionstyp.
Följer ni Säker Vatten?
Ja, vi projekterar så att branschreglerna Säker Vatteninstallation kan följas. Det påverkar bland annat placering av kopplingar, krav på tätskikt och vattentäta golv, samt att fogar i inbyggda utrymmen ska vara åtkomliga eller undvikas. Det är en förutsättning för att entreprenören ska kunna lämna branschintyg.
Vad kostar rörprojektering?
Ett stambyte i en mindre förening börjar normalt kring 25 000 kronor för kompletta handlingar. Rörprojektering för nybyggt flerbostadshus prissätts per kvadratmeter eller som fast pris efter genomgång av ritningsunderlaget. Du får alltid fast pris innan vi startar.
Nästa steg
Ska vi titta på ditt projekt?
Beskriv projektet kort så återkommer vi med en bedömning och ett prisförslag. Kostnadsfritt och utan bindning.
